Reconocimiento de tipos de plasticos

En esta practica se nos dividio en grupos y se nos dieron un total de 6 plasticos de diferente tipo, a su vez tambien se nos dio una hoja que nos ayudaria a reconocer el tipo de plastico.

Previamente ya se nos habia hablado de las tecnicas y pasos a seguir para reconocerlos.

Lo primero que hicimos fue ponerlos en orden y conseguir un mechero. El mechero se necesita, por que al quemar el propio plastico y viendo la reaccion que produce en el podemos saber de que tipo de plastico se trata.

Una vez lo quemabas retirabas la llama y observabas el efecto que esta producia en el plastico, inmediatamente ivas a la tabla que se nos habia dado y mirabas por ejemplo si al retirar la llama se manteia ardiendo, o si se apagaba, tambien el color de base de la llama, la cantidad y color del humo, el olor y si poseia algun tipo de caracteristica. Por ultimo y con ayuda de la hoja podias haberiguar segun las caracteristicas obserbadas, si se trataba de un PVC, un PC, PA, ABS etc

Se nos mando anotar lo resultados para despues contrastarlos en clase, algunos eran del mismo tipo de plastico aunque en principio parecieran muy diferentes y otros que parecia identicos luego resultaban no serlo.

La practica la hicimos en una hora, un poco menos, por el equipo A.
No es una practica agradable por eso evitar oler demasiado los plasticos excepto cuando sea necesario para reconocerlos, evitar que caiga en las manos o en la ropa, por lo que se deben de llevar lo epis adecuados guante y buzo.

Sin consigo fotos las subire.

Reparacion de un estribo.

En esta practica se pretendia simular el procedimoento de reparacion de un estribo, para poder hacerlo, otros compañeros cojieron unas laminas de metal de 0,8 creo recordar despues las marcaron cortaron dieron forma y soldaron para que parecieran estribos. Despues ami y a otros compañeros nos toco cortarlas despuntarlas soldarlas etc.

Esto fue lo que nos dieron, era lo suficiente largo como para que tres personas la usaran, por lo que me puse con dos compañeros asignamos partes y comenzamos.

 Lo primero fue marcarlas con cintas por donde queriamos cortar.

Este fue el resultado.

Ahora toca cortar, utilizamos una sierra neumatica.

Mientras uno cortaba con mucho cuidado de hacerlo en linea recta los otros sujetaban ya que aquello se movia cosa mala. Nos fuimos turnando y poco a poco la terminamos de cortar. El resultado fue el siguiente:

Ahora cada uno tenia su parte y podia continuar el trabajo solo.

Cada uno por su cuenta le toca despuntar su parte, lo primero con un martillo  y un puntero marcar cada punto de soldadura con un golpe seco para que mas tarde la broca no resbale.

 Despues con un taladro y una broca con poca punta, especial para esto,
tienes que ir punto por punto atravesando la primera plancha de metal, pero dejando entera la segunda.

 Fue bastante laborioso por que las brocas estan fatal, y lo esta siendo mucho mas duro en la practica real de estribo.
Despues de haber atravesado los puntos tienes que usar un cincel encajandolo entre en el hueco y dandole con el martillo hasta separar ambas laminas, repetir el proceso por toda la plancha.

 Ahora tenemos que cojer ambas partes y alisarlas  bien, y prepara la zona para su posterior soldeo.

 Parte inferior.

Parte superior.


Despues de todo esto tocaria soldar otra vez  los puntos de soldadura y despues los estribos entre si, pero no me dio tiempo a soldarla ya que empezamos con plasticos. De todas formas tendremos que hacerlo en la practica de grupo que estamos haciendo de sustitucion parcial, que es practicamente lo mismo pero a mayor escala.

Herraientas utilizadas, martillo, puntero, radial, sierra neumatica, cincel, taladro, broca y cinta de carrocero.
Respecto a los EPIS los de siempre, y a la hora de cortar gafas, y si molesta demasiado el ruido usar unos cascos.
Practica realizada en unas 6 horas, por Adrian Allende.

Practica reparacion de defensa.

En esta practica con una defensa previamente extraida del vehiculo la practicaremos un golpe que conlleve la rotura de la defensa, sin apenas perdida de material, Para despues reparar la rotura con la soldadura de plasticos.

Esta es la defensa que nos toco a mi compañero y a mi antes de hacerla nada.

Despues le hicimos el corte en la defensa.

 Con esto ya tendriamos nuestra simulacion de rotura de defensa.

Lo primero que tendriamos que hacer es mirar como ha roto, y por donde, si hay algun nervio de por medio etc, en esta vez lo hicimos con conciencia de que no lo hubiera.

Se decide usar la soldadura del plastico, usando como aporte partes de la propia defensa, de esa forma evitamos tener que buscar un suministro externo a la propia defensa.

Lo primero que se debe de hacer en una rotura de este tipo es hacer con un taladro un agujero en el extremo, para evitar que al calentar la zona la rotura se prolongue.

 Tambien le dimos una forma determinada a la rotura para que calara mejor la soldadura.
Utilizamos la radial.

 El resultado fue este.

Despues toca conseguir el aporte, pero antes limpiaremos la zona en la que vamos a trabajar, para que cale la soldaura la zona tiene que estar limpia.

Con el taladro y el cabezal adecuado se limpia muy rapidamente. Ahora tocara sacar el aporte. El aporte para cubrir una zona como la que tenemos que soldar  lo podemos sacar sin ningun problema de los nervios interiores de la defensa, para sacarlo usaremos la radial.

Aqui podemos ver tanto la rotura como el aporte, conviene que sobre un poco de largo, hace mas comodo el trabajo y sobre todo que sea mas ancho ya que al empezar a soldar se ensanchara la rotura.
Ahora toca soldar, para ello lo primero es cojer el calentador y ponerlo a la temperatura de soldeo adecuada para este tipo de plastico,
Primero hay que dejar que caliente el calentador,  despues posicionar el aporte donde queremos comenzar a soldar y poco a poco soldar cada parte de la rotura, hay que tener mucho cuidado de calentar ambas partes, por un lado la  pieza y por otro el aporte, con uno solo que calientes no se no se consigue nada.

 Recordar que se tiene que hacer muy lentamente ya que puedes romper el aporte y se deben de calentar ambas partes.

Me falta justamente la fotografia finalq ue corresponderia al resultado, de todas formas no quedo muy bien, despues de esta hicimos otra que quedo algo mejor.


Herramientas utilizadas, sierra de arco, radial con disco de corte y de desbaste, taladro y cabezal para limpiar, broca, calentador, y tambien una herramienta que te ayude a desplazar el plastico del aporte y dejarlo donde quieras.

Practica realizada en unas 5 horas por el equipo 1.

Simbología utilizada en los procesos de sustitución. Pictogramas de útiles y herramientas.

Cuando tenemos que realizar tareas en el taller que conllevan una interpretacion de manuales, esta bien tener simbolos de refencia rapida que nos indiquen cuales son los metodos o herramientas que debemos utilizar, pero que debemos de saber interpretar.
Aqui va la simbologia:

 Perdon por la calidad de algunas de las imagenes.

Métodos de sustitución más usuales.

 A continuacion expondre cuales son los metodos de sustitucion mas usuales a la hora de extraer una pieza en un automovil.

.Cortado. Este sistema consiste primeramente en hacer una serie de marcas por las zonas donde queremos cortar la pieza, despues usando las herramientas adecuadas y una de las siguientes tecnicas de cortado extraeremos la pieza.
     Cizallado. El cizallado es la separación sin arranque de viruta de láminas y perfiles. Los cortes se pueden elaborar en forma lineal o curva en cualquier longitud.
Este proceso de corte de lamina o placas, produce cortes limpios, es decir, sin virutas o calor o reacciones químicas del metal, pudiéndose hacer cortes rápidos y con bastante precisión pero siempre en forma recta; longitudinal, transversal o diagonal a la placa.
     Cincelado. Con la ayuda de un martillo para golpear y un cincel, trataremos de separar dos piezas metalicas.
     Aserrado. El aserrado es una operación de desbaste que se realiza con la hoja de sierra por arranque de
viruta y cuyo objeto es cortar el material, parcial o totalmente. Esta operación, llevada
racionalmente, resulta productiva, ya que el trabajo se efectúa con notable rapidez, evitando a
veces el trabajo laborioso de otras herramientas y además con poca pérdida de material.

.Despuntado. Consiste en la separacion de puntos de soldadura. Se puede hacer de las diferentes formas.

     Cincelado. con la ayuda de un cincel trataremos mediante golpes entre las chapas abrirnos camino poco a poco hasta despuntar por completo. Esta tecnoca por si sola no es muy recomendable es preferible usarla ayudada de las siguientes.
     Taladrado. Consiste en despuntar con la ayuda de un taladro con una broca de despunte. Es conveniente ayudarse con un cincel, y que las brocas esten en buenas condiciones.
     Fresado. Mediante el uso de una fresa circular trataremos de retirar los puntos de soldadura.

.Desengatillado. Esta tecnica se usa para separar las uniones engatilladas

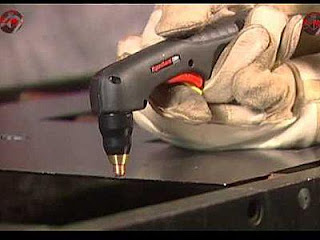

.Corte por plasma. Con una cortadora de plasma efectuaremos un corte mediante arco electrico y a 3000 grados.

.

Equipos y herramientas de corte para sustituciones en vehículos

Dentro de los equipos y herramientas de corte los podemos dividir en diferentes grupos.

Herramientas manuales. Son las mas clasicas son por ejemplo:



                                                                  Sierra de arco

                                                                    Cincel

Herramientas neumaticas. Suelen ser manejables y seguras.

                                                                 Sierra de vaiven.

                                                                Despuntadora.

                                                                Taladro.

                                                             Fresadora.
Herramientas electricas. Las podemos encontrar conectadas a la red electrica o con bateria propia esto ultimo esta mas en uso.

                                                          Amoladora.

 Coradoras de plasma.

Elementos de corte.

                                                            Brocas

                                                       Discos de corte.

 Estos son algunos de los equipos y herramientas de corte que podemos utilizar a la hora de hacer algun tipo de sustitucion, ya sea total o parcial.

Sustitución total y sustitución parcial

Sustitucion parcial. Una sustitucion parcial consiste en el cambio de parte de una de las piezas de la carroceria del vehiculo dañado. Normalmente suelen darse en elementos como las defensas. En determinados vehiculos la propia marca es la que prohibe dicho cambio  por lo que no vende las piezas necesarias. De sí poderse se compra parte de la pieza que necesitamos y la pondremos en la zona previamente preparada para la nueva pieza.

Sustitucion total. En esta sustitucion se cambia completamente una de las piezas de la carroceria del vehiculo, por ejemplo una defensa.

La justificacion que usariamos para hacer una u otra, normalmente son razones economicas, muchas veces sale mas barato cambiar defensas que estarse a repararlas, aunque siempre depende del tipo del golpe su gravedad etc. Otra razon seria la dificultad de hacer una u otra reparacion, por ejemplo por lo general suele ser muy problematico meterse con reparaciones que lleguen a la zona del techo.
